השוואת מערכות קירות מסך מסוג "סטיקס" לעומת "יוניטייז"

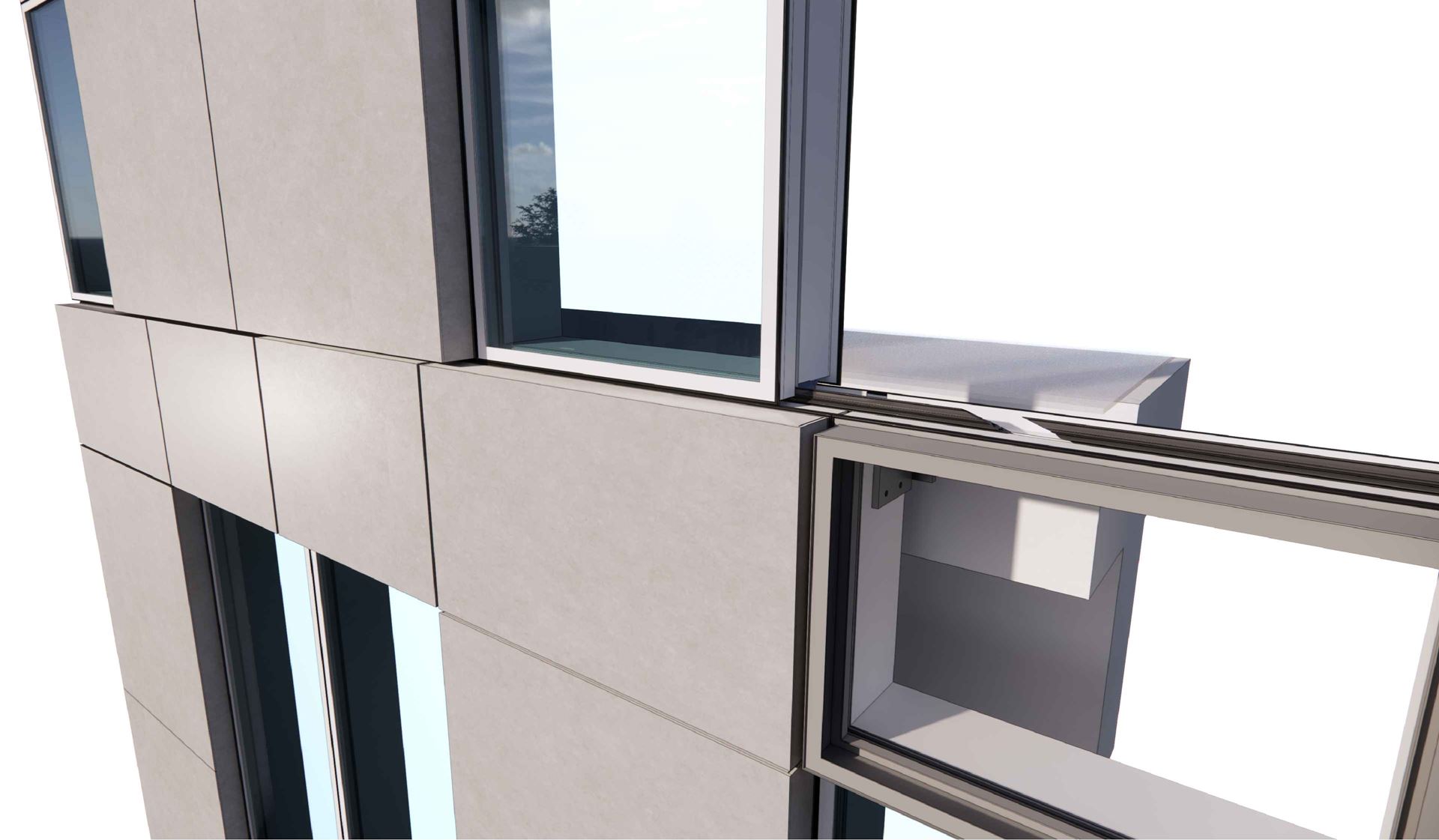

בשנים האחרונות אנו נוכחים לראות בארצנו את מגמת מערכות ה"יונטייז" - קיר מסך המיוצר במלואו בתנאי מפעל ומועבר כ"פאנל" מזוגג המוכן להתקנה באתר.
גישה זו רווחת בעולם מעל 20 שנה וניתן להבחין שהינה תופסת נתח משמעותי הן בפרויקטים מודולריים והן בפרויקטים מורכבים בעולם.
מגמה זו שונה מהגישה המסורתית הנקראת "סטיקס" בה אנו מספקים לאתר הבנייה מלבני אלומיניום יחידים המוכרים כ Mullion & Transom ולאחר קיבועם מבצעים את הזיגוג באריג הרכיבים.
לכל גישה יתרונות וחסרונות הנוגעים לכל היבט בשלבי הפרויקט וחשוב להבין את ההבדלים בינן על מנת לבחון את התצורה הנכונה ביותר לכל המעורבים הפרויקט (יזם/ אדריכל / יועץ האלומיניום / בנייה ירוקה, קבלן המעטפת וכדומה).
נתמקד במגוון היבטים בדגש על :
- מערך הייצור במפעל
- מערך ההתקנה באתר
- שיקולי תזרים מול לוח זמנים
- אפיון תרמי/אקוסטי
- עיצוב ומודולוריות
- שינוע
- שיקולי עלות
- תחזוקה
- תמצית המידע.
נדגיש שמערכות המעטפת כוללות לרוב שלושה מרכיבים עיקריים: עוגני מערכת (מחבר בין מלבן ורטיקלי לבין בטון במבנה), מלבני אלומיניום (ורטיקלי ואופקי) וזיגוג. בנוסף יש לנו את שכבות הבידוד והאיטום, מחסומי אש ועשן, קופסאות צל, מלבני גמר וכדומה.
מערך הייצור במפעל:
התקנת קירות מסך יוניטייז דורשת יותר זמן ותכנון במפעל מאחר והפנל יוניטייז מיוצר במלואו בתנאי מפעל, כולל שכבות הזיגוג, שכבות הבידוד ואיטום, אטמי גומי, חיפוי אבן/פח למיניהם, קופסות צל, מלבני גמר פנים וחוץ וכל חלק שעלינו להתקין במעטפת. בהתאם לכך איכות המוצר עולה עקב בקרה מוגברת לכל פס ייצור. במערכת סטיקס, זמן העבודה במפעל קטן משמעותית מאחר ומלבני האלומיניום עוברים עיבוד בהתאם למידות ייצור ויוצאים לשינוע לאתר, הזיגוג מגיע לרוב ישירות לאתר ויתר שכבות הביצוע מיושמות באתר הפרויקט.
מערך ההתקנה באתר:
התקנת קירות מסך יוניטייז באתר דורשת כח אדם מצומצם ומיומן ביותר, זמן העבודה קצר משמעותית מאחר ואנו עוסקים בהתקנת פנל בלבד ולא בהרכבה - כך נהנה אתר הבנייה מהפחתת העומס על האתר והיתכנות של ביצוע מהיר של כל פרויקט. מערכת סטיקס דורשת יותר זמן באתר, מכיוון שכל רכיב צריך להיות מורכב ומותקן בנפרד וגם כאן נשמור על כל תהליך העבודה החל מקיבוע המלבנים בחזית באמצעות עוגנים, בידוד ואיטום, התקנת קופסאות צל וזיגוג.
שיקולי תזרים מול לוח זמנים:
התקנת קירות מסך יוניטייז דורשת השקעה גדולה מראש, מכיוון שקבלן המעטפת מזמין מראש את כל הרכיבים ומספק לאתר את הפנלים בשלמותם. התקנת קירות מסך מסוג סטיקס מאפשרת לוח תשלומים גמיש יותר בעל מרווח נרחב בין שלבי ביצוע מכיוון שהרכיבים ניתנים לתשלום ככל שהם מורכבים ומותקנים באתר, אך מנגד מערכות הסטיקס נמתחות לאורך זמן רב יותר.
אפיון תרמי / אקוסטי:
התקנת קירות מסך יוניטייז בדרך כלל מספקת ביצועי בידוד תרמי/אקוסטי טובים יותר ממספר סיבות, בדגש על כך שכל פנל מבודד בפני עצמו ואינו תלוי באיכות המתקין בשטח ובאופן יישום פרטי הבידוד שכן הנושא מבוקר בתנאי מפעל מלכתחילה, יש לכך משמעות הן מבחינת תקני LEED ובנייה ירוקה והן מבחינת עלות תפעול המבנה לאחר אכלוסו.
המוכנות מראש של הפנלים מבטיחה סטנדרט גבוה יותר מאשר הרכיבים היחידים שמשמשים בהתקנת קירות מסך מסוג סטיקס.
התקנת קירות מסך מסוג סטיקס עדיין יכולה להשיג ביצוע תרמי טוב, אך עשויה לדרוש יותר תשומת לב לחיתום ולבידוד בתהליך ההרכבה ומושפעת רבות מתנאי ההתקנה ורמת מיומנות המתקין עצמו לנושא זה.
עיצוב ומודולריות :
היה מקובל לחשוב עד לפני מספר שנים שיש עדיפות לביצוע מערכות יוניטייז רק בפרויקטים בעלי אפיון מודולרי חזרתי בצורה ניכרת, אך כיום, בפרויקטים שאנו מבצעים אנו מגיעים אף ל 180 טיפוסי פנלים למבנה יחיד.
איכות התכנון המקדמי בד בבד עם התקדמות הטכנולוגיה מאפשרות לנו לבצע מספר טיפוסים ככל הרצוי בפרויקט ואין אנו רואים בכך שיקול בעל ערך גבוה בבחינת התאמת פרויקט לאלו מהמערכות הנ"ל.
כמו כן, מבחינת מישקים בין יחידות הזכוכית במעטפת במערכת סטיקס לרב נמצא גמר סיליקון סטרוקטוראלי בו הצופה רואה מחוץ למבנה זכוכיות בלבד עם מישק ברוחב של כ 20 מ"מ המיושם וניתן להבחין בסיליקון במרווח הנ"ל.
אופציה נוספת במערכת זו הינה התקנת סרגל חיצוני (מכסה) שרוחבו 50 מ"מ המותקן לגובה/לרוחב החזית או בשני הכיוונים.
במערכת היוניטייז ישנה אפשרות ברמה הטכנית לצמצם את מרווחי המישק בין זכוכית לזכוכית עד למרווח מינימלי הנע בין 8-12 מ"מ ובנוסף לבצע שיקוע האטמים בין הפנלים למישור אחורי ונסתר מהעין וכך מקבלים מראה דק ונקי מסיליקון/סרגלים בחזית המבנה.
שינוע:
במערכת סטיקס אנו משנעים לשטח את מלבני האלומיניום (ורטיקלי & אופקי) לאחר עיבוד במפעל, מאחר ומדובר במלבנים בעלי חתך נח יחסית (כ 20/5 ס"מ) יש אפשרות לוגיסטית לשנע קירות מסך שלמים בזמן קצר יחסית.
מנגד, במערכת יוניטייז, אנו משנעים לאתר פנל שלם שגודלו מגיע לגובה ממוצע 400 ס"מ, רוחב עד 250 ס"מ ונפח של כ 30 ס"מ, על כן אנו מוגבלים לוגיסטית במספר הפנלים שניתן לבצע כל שינוע.
שיקולי עלות:
העלות הגבוהה של מערכת היונטייז נובעת מתהליכים מקדימים והכנות מראש במפעל, המבטיחים איכות מוצר גבוהה ומדויקת , שליטה מלאה על טיב המוצר הסופי, אחידות בטיב ועיצוב לאורך כל החזית והתמקדות צוותי ההתקנה בשטח בעבודת התקנה בלבד, כל זאת ועוד מובילים לשיפור בטיב מעטפת הפרויקט ולהגדלה יחסית של בעלות המעטפת.
בוודאי שקיצור הזמנים באתר ומסירת הפרויקט בהקדמה של מספר חודשים יניב לכל המעורבים בפרויקט יתרון משמעותי בשיקולי תקציב.
תחזוקה:
מחד, התקנת קירות מסך מסוג סטיקס בדרך כלל קלה יותר לתחזוקה, מכיוון שכל רכיב ניתן לגישה ולהחלפה בנפרד אם יש צורך.
התקנת קירות מסך יוניטייז מקשה על פירוק יחידה אחת, מכיוון שכל פנל מורכב על הפנל מעליו וכל יחידת פנל גדולה ומורכבת לפירוק. מאחר וקירות מסך יוניטייז עוברים תהליכי בקרה מוקפדים בתנאי מפעל ומספר בדיקות תפקוד במעבדות מורשות טרם ייצור והתקנה – הסיכון לתיקונים בשטח פוחת משמעותית.
בין אם אתם אדריכלים, יזמים, יועצים או קבלנים ראשיים, בחירת מערכת קירות המסך הנכונה קריטית להצלחת הפרויקט שלכם.
לנו בחברת אלמנטק יש ניסיון רב בכל היבטי קירות המסך, החל משיטת העיצוב והתקנה ועד לחישובי עלות וייצור. אנו עובדים מול לקוחותינו כדי להבטיח שהפתרונות שלנו נמצאים בתחום התקציב שלהם, כמו כן אנו מספקים תמיכה מתמשכת בתיקון ותחזוקה להבטחת טיב ביצוע ועמידות לטווח הארוך.
